Стыковка конвейерных лент - замок FLEXCO BOLT SOLID PLATE с резиновым покрытием

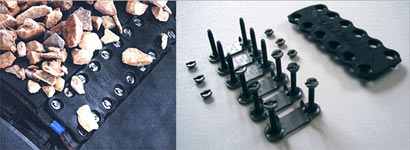

Механические болтовые соединения с резиновым покрытием.

Болтовые пластинчатые соединения «140 VP», «190 VP» и «2 VP» состоят из верхних и нижних пластин, болтов и гаек. Верхние пластины (шесть - в 140 VP , 190 VP и 4 - в 2 VP) соединены цельной обкладкой из вулканизированной резины в полосы, которые устанавливаются на отдельные нижние пластины, предварительно собранные с болтами.

Соединения «VP» поставляются в коробке, содержащей:
• для 140 VP и 190 VP - 5 верхних полос армированных резиной длиной 180 мм каждая;
• для 2 VP - 6 верхних полос армированных резиной длиной 150 мм каждая и комплект нижних пластин, болтов и гаек.

Для стыковки конвейерной ленты шириной 900 мм достаточно одной коробки.

Область применения соединений BOLT SOLID PLATE «VP» FLEXCO (Флекско): для стыковки конвейерных лент, транспортирующих высокоабразивный материал: песок, гравий, дробленую породу, соль, уголь, известняк. Пластины, покрытые резиной обеспечивают значительное увеличение срока службы соединения.


Болтовые соединения «VP»


Заказной номер Ширина ленты, мм Прочность ленты, Н/мм Толщина ленты, мм Min диаметр барабана, мм
140 VP 900 (5х180 мм) 400 5-11 360
190 VP 900 (5х180 мм) 600 8-14 450
2VP 900 (6х150 мм) 750 14-21 760


Количество комплектов соединений VP на один стык (полоса верхних пластин, набор нижних пластин, болтов и гаек).

Ширина ленты,
мм
140 VP, 190 VP 2 VP Ширина ленты,
мм
140 VP, 190 VP 2 VP
450 3 3 1050 6 7
600 4 4 1200 7 8
700 4 5 1350 8 9
900 5 6 1500 9 10


Количество комплектов болтовых соединений (нижняя и верхняя пластины, два болта, две гайки)


Ширина ленты Типоразмер болтового соединения
140; 190 1,5; 2; 2,25 2,5; 3
стык 90 градусов стык 90 градусов стык 90 градусов
500 16 13 10
650 21 17 14
800 26 21 17
1000 32 26 21
1200 39 31 26
1400 46 37 30



Монтажные инструменты и приспособления

Инструмент Название Заказной номер Типоразмер болтового соединения Масса, кг
пробойник Р1Р
Р2Р
140VP, 190VP
2VP
0,06
0,10
торцовый гаечный ключ S1S
S2S
140VP, 190VP
2VP
0,09
0,09
направляющая для насадки болтов 2BH 140VP, 190VP, 2VP 0,02
обламыватель болтов 110
112
140VP, 190VP
2VP
0,60
0,66
Для монтажа с помощью дрели
Инструмент Название Заказной номер Типоразмер болтового соединения Масса, кг
пробойник HР1 140VP, 190VP
2VP
0,07
0,07
гаечный ключ HW1 140VP, 190VP
2VP
0,11
0,14
патрон 5552 140VP, 190VP, 2VP 0.16
Флекско – лок лента
Инструмент Название Заказной номер Типоразмер болтового соединения Длина, м
Flexco (Флекско) лок - лента для предотвращения просыпания транспортируемого материала и попадания влаги в стык FL7C
FL11C
140 VP, 190 VP, 2 VP 30
30


Шаблоны



Заказной номер шаблона Ширина ленты, мм Масса шаблона, кг
140 VP – 24/600 190 VP – 24/600 2 VP – 24/600 600 12
140 VP – 36/900 190 VP – 36/900 2 VP – 36/900 900 1,8
140 VP – 48/1200 190 VP – 48/1200 2 VP – 48/1200 1200 2,4
140 VP – 60/1500 190 VP – 60/1500 2 VP – 60/1500 1500 3,0
