Роликоопоры > Центрирующие роликоопоры
Центрующие роликоопоры

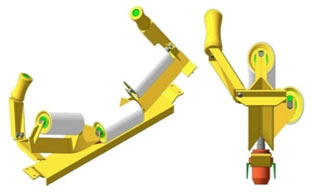

К специальным типам роликоопор относятся центрирующие роликоопоры, которые автоматически направляют конвейерную ленту в нужное русло регулируя положение транспортерной ленты в процессе перемещения по конвейеру относительно продольной оси и предотвращают сход ленты, Центрующие роликоопоры представляют из себя желобчатую роликоопору на поворотном кронштейне, также снабжается двумя дефлекторными роликами. Устанавливают центрирующие роликоопоры на конвейере с шагом примерно через каждые 2000-2500 мм. Для верхней центрирующей роликоопоры применяются ленты шириной от 650 до 1600 мм., диаметр ролика 127, 159 мм.

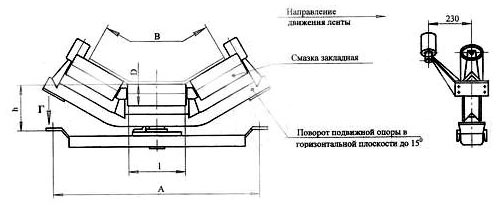

• Верхняя желобчатая центрирующая роликоопора
| Ширина ленты В, мм |
Типоразмер роликоопоры |
Размеры, мм |
Масса, кг |
| D |
h |
I |
A |
вращающихся частей |
общая |
| 650 |
ЖЦГ65-89-30 |
89 |
244 |
250 |
870 |
9,3 |
51,7 |
| ЖЦГ65-102-30 |
102 |
250 |
250 |
870 |
10,8 |
53,2 |
| 800 |
ЖЦГ80-89-30 |
89 |
225 |
310 |
1100 |
12,9 |
59 |
| ЖЦГ80-102-30 |
102 |
230 |
310 |
1100 |
14,7 |
60,8 |
| ЖЦГ80-127-30 |
127 |
240 |
310 |
1100 |
17,7 |
63,8 |
| ЖЦГ80-159-30 |
159 |
310 |
310 |
1100 |
26,4 |
81,8 |
| 1000 |
ЖЦГ100-89-30 |
89 |
225 |
380 |
1300 |
15 |
65,1 |
| ЖЦГ100-102-30 |
102 |
230 |
380 |
1300 |
16,8 |
66,9 |
| ЖЦГ100-127-30 |
127 |
240 |
460 |
1300 |
20,4 |
70,5 |
| ЖЦГ100-159-30 |
159 |
310 |
460 |
1300 |
30,6 |
91,2 |
| 1200 |
ЖЦГ120-89-30 |
89 |
225 |
460 |
1550 |
14,1 |
76,2 |
| ЖЦГ120-102-30 |
102 |
230 |
460 |
1550 |
19,5 |
78,6 |
| ЖЦГ120-127-30 |
127 |
240 |
460 |
1550 |
23,8 |
76,2 |
| ЖЦГ120-159-30 |
159 |
310 |
460 |
1550 |
36 |
78,6 |
| 1400 |
ЖЦГ140-159-30 |
159 |
310 |
530 |
1750 |
38,7 |
116,5 |
| 1600 |
ЖЦГ160-159-30 |
159 |
310 |
600 |
1950 |
42,6 |
135,1 |
• Роликоопоры верхние желобчатые центрирующие с вынесенным средним роликом
| Ширина ленты |
Типоразмер роликоопоры |
| 800 |
ЖЦГ80-159-30 |
| 1000 |
ЖЦГ100-159-30 |
| 1200 |
ЖЦГ120-159-30 |
| 1400 |
ЖЦГ140-159-30 |
| 1600 |
ЖЦГ160-159-30 |
• Роликоопоры нижние центрирующие
| Ширина ленты |
Типоразмер роликоопоры |
| 800 |
НЦГ 80-159-10 |
| 1000 |
НЦГ 100-159-10 |
| 1200 |
НЦГ 120-159-10 |
| 1400 |
НЦГ 140-159-10 |
| 1600 |
НЦГ 160-159-10 |
Для центрирующей желобчатой роликоопоры применяются ленты шириной 650мм., диаметр ролика 159мм., угол наклона боковых роликов 30°. Условное обозначение- ЖЦГ80-127-30, где ЖЦГ- желобчатая центрирующая верхняя, 80-ширина ленты,800мм., 127- диаметр роликов, 30- угол наклона боковых роликов,30°. НЦГ80-159-10, где НЦГ- нижняя центирующая, 80- ширина ленты, 800мм., 159- диаметр ролика, 10- угол наклона боковых роликов,10°.
Типоразмеры роликоопор для одной и той же ширины конвейерной ленты отличаются друг от друга диаметром ролика, в зависимости от которого рассчитываются допустимые на них нагрузки. Выбор диаметров роликов роликоопор зависит от нагрузки на ленту.
