Роликоопоры > Прямые роликоопоры

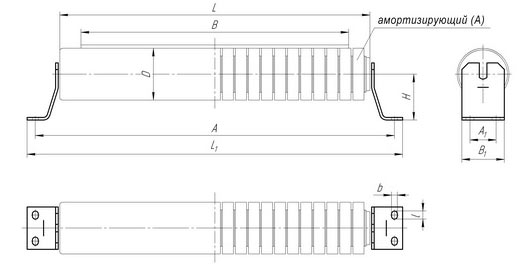

Верхние прямые роликоопоры
Роликоопоры верхние прямые (кронштейны) преднозначены для поддержания верхней рабочей ветви ленты, устанавливаются в качестве рядовых роликоопор, когда требуется плоская несущая лента, шаг аналогичен желобчатым роликоопорам. Применяется для ширины ленты от 400 до 1600 мм., диаметр роликов от 89 до 159 мм., тип подшипника 203 по 308. Условное обозначение - ПГ80-127, где ПГ - прямая верхняя, 80 - ширина ленты, 800мм.,127 - диаметр роликов.
Данная роликоопора применяется для гладких, футерованных и амортизирующих роликов.
Ширина ленты В, мм |
Обозначение |
Размеры ролика, мм |
Размеры, мм |
Масса вращ. частей, кг |
Масса общая, кг |
D |
L |
Н |
А1 |
В1 |
b |
l |
А |
L1 |
400 |
П-40-102(89) |
102(89) |
500 |
105,5 |
60 |
100 |
14 |
20 |
620 |
660 |
6 |
9,5 |
500 |
П-50-102(89) |
102(89) |
600 |
105,5 |
60 |
100 |
14 |
20 |
720 |
760 |
7 |
11 |
650 |
П-65-102(89) |
102(89) |
750 |
105,5 |
60 |
100 |
14 |
20 |
870 |
910 |
8,5 |
13 |
800 |
П-80-102(89) |
102(89) |
950 |
121,5 |
70 |
120 |
18 |
25 |
1100 |
1150 |
10,5 |
17 |
П-80-127 |
127 |
16 |
24,5 |
П-80-159 |
159 |
140,5 |
80 |
130 |
22 |
35 |
1000 |
П-100-102(89) |
102(89) |
1150 |
121,5 |
70 |
120 |
18 |
25 |
1300 |
1350 |
12,5 |
20 |
П-100-127 |
127 |
19 |
28,5 |
П-100-159 |
159 |
140,5 |
80 |
130 |
26 |
41 |
1200 |
П-120-102(89) |
102(89) |
1400 |
121,5 |
70 |
120 |
18 |
25 |
1550 |
1600 |
15 |
23 |
П-120-127 |
127 |
23 |
33 |
П-120-159 |
159 |
140,5 |
80 |
130 |
30 |
48 |
П-120-194 |
194 |
123 |
48 |
69 |
1400 |
П-140-159 |
159 |
1600 |
140,5 |
80 |
130 |
18 |
25 |
1750 |
1800 |
34 |
54 |
П-140-194 |
194 |
123 |
54 |
77 |
1600 |
П-160-159 |
159 |
1800 |
140,5 |
80 |
130 |
18 |
25 |
1950 |
2000 |
38 |
59 |
П-160-194 |
194 |
123 |
59 |
85 |
1800 |
П-180-159 |
159 |
2000 |
140,5 |
100 |
160 |
24 |
30 |
2150 |
2210 |
42 |
67 |
П-180-194 |
194 |
123 |
65 |
96 |
2000 |
П-200-159 |
159 |
2200 |
140,5 |
100 |
160 |
24 |
30 |
2400 |
2460 |
45 |
73 |
П-200-194 |
194 |
123 |
70 |
104 |

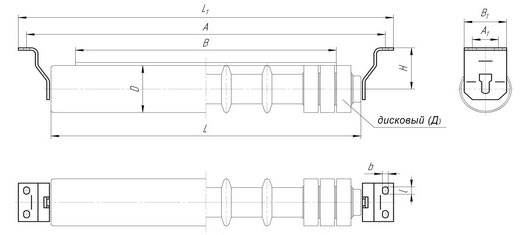

Нижние прямые роликоопоры
Нижние прямые роликоопоры (поддерживающая возвратная) поддерживают ленту на обратном (холостом) ходу и служит для предотвращения провисания нерабочей ветви ленты. Устанавливаются данные опоры через каждые 2400мм. и до 3000мм конвейера. И закрепляют снизу к секции в средней части конвейера. . Применяется для ширины ленты от 400 до 1600мм., диаметр роликов от89 до 159мм., тип подшипника 203 по 308. Условное обозначение- НГ80-127, где НГ- нижняя прямая, 80- ширина ленты,800мм., 127- диаметр ролика.
Данная роликоопора применяется для гладких, футерованных и амортизирующих роликов.
Ширина ленты В, мм |
Обозначение |
Размеры ролика, мм |
Размеры, мм |
Масса вращ. частей, кг |
Масса общая, кг |
D |
L |
H |
А1 |
В1 |
b |
l |
А |
L1 |
400 |
НП-40-102(89) |
102(89) |
500 |
109,5 |
60 |
100 |
14 |
20 |
620 |
660 |
6 |
10 |
500 |
НП-50-102(89) |
102(89) |
600 |
109,5 |
60 |
100 |
14 |
20 |
720 |
760 |
7 |
11,5 |
650 |
НП-65-102(89) |
102(89) |
750 |
109,5 |
60 |
100 |
14 |
20 |
870 |
910 |
8,5 |
13,5 |
800 |
НП-80-102(89) |
102(89) |
950 |
123,5 |
70 |
120 |
18 |
25 |
1100 |
1150 |
10,4 |
17 |
НП-80-127 |
127 |
16 |
24,5 |
НП-80-159 |
159 |
139,5 |
80 |
130 |
22 |
35 |
1000 |
НП-100-102(89) |
102(89) |
1150 |
123,5 |
70 |
120 |
18 |
25 |
1300 |
1350 |
12,5 |
20 |
НП-100-127 |
127 |
19 |
28,5 |
НП-100-159 |
159 |
139,5 |
80 |
130 |
26 |
40 |
1200 |
НП-120-102(89) |
102(89) |
1400 |
123,5 |
70 |
120 |
18 |
25 |
1550 |
1600 |
15 |
23 |
НП-120-127 |
127 |
23 |
34 |
НП-120-159 |
159 |
139,5 |
80 |
130 |
30 |
48 |
НП-120-194 |
194 |
157 |
48 |
70 |
1400 |
НП-140-159 |
159 |
1600 |
139,5 |
80 |
130 |
18 |
25 |
1750 |
1800 |
34 |
53 |
НП-140-194 |
194 |
157 |
54 |
78 |
1600 |
НП-160-159 |
159 |
1800 |
139,5 |
80 |
130 |
18 |
25 |
1950 |
2000 |
38 |
59 |
НП-160-194 |
194 |
157 |
59 |
86 |
1800 |
НП-180-159 |
159 |
2000 |
139,5 |
100 |
160 |
24 |
30 |
2150 |
2210 |
42 |
67 |
НП-180-194 |
194 |
157 |
65 |
96 |
2000 |
НП-200-159 |
159 |
2200 |
139,5 |
100 |
160 |
24 |
30 |
2400 |
2460 |
45 |
73 |
НП-200-194 |
194 |
157 |
70 |
104 |
