Верхние желобчатые роликоопоры


Верхние желобчатые роликоопоры - данный тип роликоопор является рядовым, т.е. ролики не имеют футеровки, и применяются в качестве основных. Данный тип роликоопор применяется на всех типоразмерах конвейеров для поддерживания верхней части транспортерной ленты, и расстояние установки данных опор на конвейере через каждые 1400 мм., область применения – транспортировка зерна, продуктов его переработки и других сыпучих материалов. Ширина ленты- в диапазоне от 400 до 2000 мм., диаметр ролика - от 89 до 159 мм., тип подшипника 203-308, угол наклона боковых роликов - 20, 30, 45° Рядовые роликоопоры необходимо устанавливать по высоте так, чтобы образующая барабана(либо плоскость стола) была расположена в одной плоскости с линией обода барабана. Для снижения износа ленты используются опоры с роликами, футерованными резиной. При транспортировке крупных кусков породы под загрузочными бункерами устанавливаются опоры с роликами, на которые вместо футеровки надеты резиновые кольца для смягчения ударов падающей породы.


Условное обозначение:

ЖГ80-127-30, где
ЖГ - желобчатая верхняя,
80 - ширина ленты, 800мм.,
127- диаметр ролика,
30 - угол наклона боковых роликов, 30°


ЖФ80-127-30, где
ЖФ - желобчатые футерованные,
80 - ширина ленты, 800мм.,
127- диаметр ролика,
30 - угол наклона боковых роликов, 30°

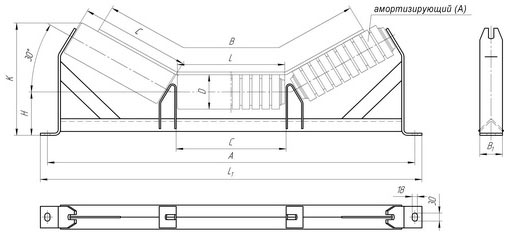

Роликоопора верхняя желобчатая - тип 1
Роликоопоры конвейерные верхние желобчатые

Ширина ленты В, мм Обозначение* Размеры ролика, мм Размеры, мм Масса вращающ. частей, кг Масса общая, кг
D L Н С ≈К В1 А L1
400 Ж1Л-40-102(89)-30 102(89) 160 140 169 275 70 620 670 8 16
500 Ж1Л-50-102(89)-30 200 209 295 720 770 9,5 18
650 Ж1Л-65-102(89)-30 250 259 320 870 920 11 21
800 Ж1Л-80-102(89)-30 315 324 350 80 1100 1150 13 27
Ж1Л-80-127-30 127 160 385 19 38
1000 Ж1Л-100-102(89)-30 102(89) 380 140 359 1300 1350 15 31
Ж1Л-100-127-30 127 160 415 22 43
Ж1С-100-127-30 22 45
1200 Ж1Л-120-102(89)-30 102(89) 465 140 474 425 1550 1600 17 36
Ж1С-120-127-30 127 160 460 26 54

* В скобках обозначений указан диаметр ролика, который можно применять в этой роликоопоре.
Виды нагрузок: Л - легкая; С - средняя; Т - тяжёлая.

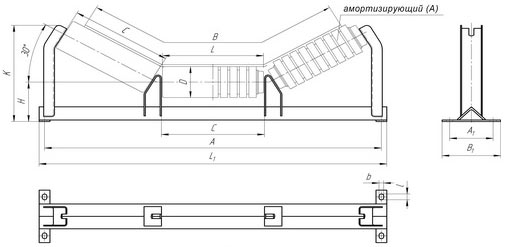

Роликоопора верхняя желобчатая - тип 2
Роликоопоры конвейерные верхние желобчатые

Ширина ленты В, мм Обозначение* Размеры ролика, мм Размеры, мм Масса вращ. частей, кг Масса общая, кг
D L Н С ≈К А1 В1 b l А L1
800 Ж2С-80-102(89)-30 102(89) 315 154 324 355 170 230 18 25 1100 1150 12,5 30,5
Ж2С-80-127-30 127 168 390 19 40
Ж2С-80-159-30 159 188 425 200 270 29 57
Ж2Т-80-159-30 195 430 29 59
1000 Ж2С-100-102(89)-30 102(89) 380 154 389 395 170 230 18 25 1300 1350 15 35
Ж2С-100-127-30 127 175 435 22 48
Ж2С-100-159-30 159 188 455 200 270 33 64
Ж2Т-100-159-30 195 465 33 67
1200 Ж2С-120-102(89)-30 102(89) 465 154 474 440 170 230 18 25 1550 1600 17 41
Ж2С-120-127-30 127 176 475 26 58
Ж2Т-120-127-30 183 480 26 60
Ж2Л-120-159-30 159 188 500 200 270 38 78
Ж2С-120-159-30 196 510 38 81
Ж2Т-120-159-30 203 515 38 83
Ж2С-120-194-30 194 228 560 240 300 1610 66 119
Ж2Т-120-194-30 235 565 66 122
1400 Ж2Л-140-127-30 127 530 168 539 500 170 230 18 25 1750 1800 29 60
Ж2С-140-127-30 176 510 29 64
Ж2Т-140-127-30 183 515 29 66
Ж2Л-140-159-30 159 196 540 200 270 41 90
Ж2С-140-159-30 203 545 41 92
Ж2Т-140-159-30 210 555 41 94
Ж2Л-140-194-30 194 228 590 240 300 1810 71 130
Ж2С-140-194-30 235 600 71 133
Ж2Т-140-194-30 242 605 71 135
1600 Ж2С-160-127-30 127 600 176 609 545 170 230 18 25 1950 2000 32 70
Ж2Т-160-127-30 183 550 32 73
Ж2Л-160-159-30 159 196 575 200 270 45 98
Ж2С-160-159-30 203 580 45 101
Ж2Т-160-159-30 210 590 45 103
Ж2С-160-194-30 194 235 635 240 300 2010 77 144
Ж2Т-160-194-30 243 640 77 152
1800 Ж2С-180-159-30 159 670 203 679 615 270 350 24 30 2150 2210 49 112
Ж2Т-180-159-30 211 625 49 121
Ж2С-180-194-30 194 235 670 83 156
Ж2Т-180-194-30 243 675 83 165
2000 Ж2С-200-159-30 159 750 211 759 665 270 350 24 30 2400 2460 54 131
Ж2Т-200-159-30 228 680 54 137
Ж2С-200-194-30 194 243 715 90 179
Ж2Т-200-194-30 260 735 90 185

* В скобках обозначений указан диаметр ролика, который можно применять в этой роликоопоре.
Виды нагрузок: Л - легкая; С - средняя; Т - тяжёлая.

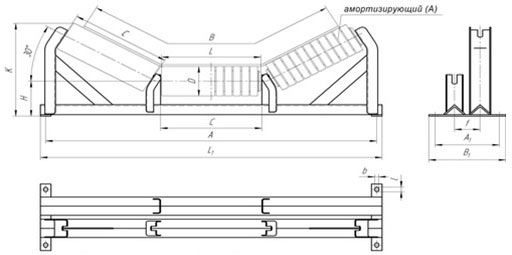

Роликоопора верхняя желобчатая - тип 3
Роликоопоры конвейерные верхние желобчатые

Ширина ленты В, мм Обозначение Размеры ролика, мм Размеры, мм Масса вращ. частей, кг Масса общая, кг
D L Н С Кmax А1 В1 f b l А L1
800 Ж3Т-80-159-30 159 315 188 324 425 300 360 120 18 25 1100 1150 29 65
1000 Ж3С-100-159-30 159 380 188 389 460 300 360 120 18 25 1300 1350 33 74
Ж3Т-100-159-30 195 465 130 33 79
1200 Ж3С-120-159-30 159 465 188 474 500 300 360 120 18 25 1550 1600 38 90
Ж3Т-120-159-30 196 510 130 38 94
Ж3Т-120-194-30 194 232 560 1610 66 130
1400 Ж3С-140-159-30 159 530 188 539 535 300 360 120 18 25 1750 1800 41 99
Ж3Т-140-159-30 196 545 130 41 107
Ж3С-140-194-30 194 232 595 1810 71 146
Ж3Т-140-194-30 239 600 320 380 146 71 151
1600 Ж3С-160-159-30 159 600 196 609 580 300 360 130 18 25 1950 2000 45 118
Ж3Т-160-159-30 203 585 320 380 140 45 123
Ж3С-160-194-30 194 232 630 300 360 130 2010 77 159
Ж3Т-160-194-30 239 635 320 380 146 77 164
1800 Ж3Т-180-159-30 159 670 203 679 620 320 400 140 24 30 2150 2210 49 136
Ж3С-180-194-30 194 232 665 130 83 173
Ж3Т-180-194-30 239 670 146 83 179
2000 Ж3С-200-159-30 159 750 203 759 660 320 400 140 24 30 2400 2460 54 148
Ж3Т-200-159-30 211 670 350 430 160 54 169
Ж3С-200-194-30 194 239 710 320 400 146 90 194
Ж3Т-200-194-30 247 720 350 430 160 90 215

* В скобках обозначений указан диаметр ролика, который можно применять в этой роликоопоре.
Виды нагрузок: Л - легкая; С - средняя; Т - тяжёлая.



Максимальная нагрузка (кН) на верхние и нижние желобчатые роликоопоры


Ширина ленты, мм Вид нагрузки Тип и диаметр ролика верхней желобчатой роликоопоры (30°) Тип и диаметр ролика нижней желобчатой роликоопоры (10°)
Ø89, 102 Ø127 Ø159 Ø194 Ø127 Ø159 Ø194
Тип1 Тип2 Тип1 Тип2 Тип2 Тип3 Тип2 Тип3
400 легкая 4,39
500 легкая 3,57
650 легкая 2,89
800 легкая 3,3   3,17           3,03 2,88
средняя   4,35   4,32 4,32
тяжелая         6,69 6,36
1000 легкая 2,76   2,69   3,52
средняя   3,61 3,97 5,5 5,5 5,34     4,03 3,85
тяжелая           8,16
1200 легкая 2,27       3,19       3,6 3,44 3,33
средняя   3,35 3,66 5,02 4,97 4,79 4,93
тяжелая       6,64 6,62 6,63 6,62 7,22
1400 легкая       2,84 4,28   4,19     4,11 3,94
средняя       4,37 5,79 4,37 5,67 6,57
тяжелая       5,8 7,4 6,65 7,36 8,69   6,27 6,12
1600 легкая         3,75         3,35 3,2
средняя       3,87 5,05 5,95 4,95 5,87
тяжелая       5,15 6,54 7,85 7,77 7,77   5,19 5,05
1800 легкая                   2,98
средняя         4,48   4,35 5,27
тяжелая         6,99 7,11 6,9 7,01   4,66 4,48
2000 легкая                   3,99 3,81
средняя         6,13 6,31 5,98 5,8   6,3 6,12
тяжелая         9,66 9,61 9,55 9,1



Выбор длины ролика в зависимости от роликоопоры


Ширина ленты В, мм Длина ролика L, мм по ГОСТ 22646-77
одно- двух- трёх-
400 500   160
500 600   200
650 750   250
800 950 465 315
1000 1150 600 380
1200 1400 670 465
1400 1600 750 530
1600 1800 900 600
1800 2000 1000 670
2000 2200 1150 750
