Роликоопоры > Нижние желобчатые роликоопоры
Нижние желобчатые роликоопоры

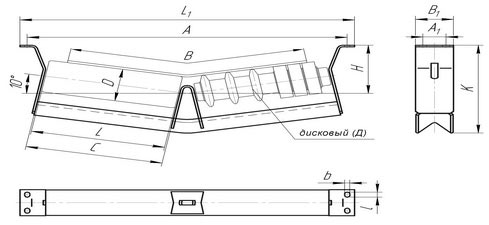

Нижняя желобчатая роликоопора поддерживает нижнюю ветвь ленты. Ширина ленты от 650 до 1600мм., диаметр ролика от 108 до 159мм., угол наклона ролика 10°.
Условное обозначение - НЖ80-159-10, где НЖ- нижняя желобчатая, 80 - ширина ленты, 800 мм., 159 - диаметр ролика, 10 - угол наклона боковых роликов,10°.
| Ширина ленты В, мм |
Обозначение |
Размеры ролика, мм |
Размеры, мм |
Масса вращ. частей, кг |
Масса общая, кг |
| D |
L |
H |
С |
Кmax |
А1 |
В1 |
b |
l |
А |
L1 |
| 800 |
НЖГ-80-127 |
127 |
465 |
240 |
475 |
398 |
70 |
120 |
18 |
25 |
1100 |
1150 |
17 |
37 |
| НЖФ-80-127 |
20 |
40 |
| НЖД-80-127 |
11 |
35 |
| НЖГ-80-159 |
159 |
422 |
80 |
130 |
25 |
51 |
| НЖФ-80-159 |
29 |
55 |
| НЖД-80-159 |
16 |
48 |
| 1000 |
НЖГ-100-127 |
127 |
600 |
260 |
610 |
426 |
70 |
120 |
18 |
25 |
1300 |
1350 |
21 |
48 |
| НЖФ-100-127 |
25 |
52 |
| НЖД-100-127 |
14 |
45 |
| НЖГ-100-159 |
159 |
451 |
80 |
130 |
30 |
64 |
| НЖФ-100-159 |
35 |
69 |
| НЖД-100-159 |
20 |
61 |
| 1200 |
НЖГ-120-127 |
127 |
670 |
280 |
680 |
446 |
70 |
120 |
18 |
25 |
1550 |
1600 |
24 |
53 |
| НЖФ-120-127 |
29 |
58 |
| НЖД-120-127 |
15 |
49 |
| НЖГ-120-159 |
159 |
471 |
80 |
130 |
33 |
71 |
| НЖФ-120-159 |
39 |
77 |
| НЖД-120-159 |
22 |
68 |
| НЖГ-120-194 |
194 |
491 |
56 |
97 |
| НЖФ-120-194 |
63 |
104 |
| НЖД-120-194 |
32 |
87 |
| 1400 |
НЖГ-140-159 |
159 |
750 |
300 |
760 |
498 |
80 |
130 |
18 |
25 |
1750 |
1800 |
36 |
78 |
| НЖФ-140-159 |
43 |
85 |
| НЖД-140-159 |
24 |
77 |
| НЖГ-140-194 |
194 |
518 |
60 |
107 |
| НЖФ-140-194 |
68 |
115 |
| НЖД-140-194 |
34 |
96 |
| 1600 |
НЖГ-160-159 |
159 |
900 |
320 |
910 |
518 |
80 |
130 |
18 |
25 |
1950 |
2000 |
42 |
90 |
| НЖФ-160-159 |
50 |
98 |
| НЖД-160-159 |
28 |
86 |
| НЖГ-160-194 |
194 |
538 |
68 |
123 |
| НЖФ-160-194 |
78 |
133 |
| НЖД-160-194 |
39 |
112 |
| 1800 |
НЖГ-180-159 |
159 |
1000 |
340 |
1010 |
538 |
100 |
160 |
24 |
30 |
2150 |
2210 |
45 |
102 |
| НЖФ-180-159 |
54 |
111 |
| НЖД-180-159 |
31 |
100 |
| НЖГ-180-194 |
194 |
566 |
74 |
146 |
| НЖФ-180-194 |
85 |
157 |
| НЖД-180-194 |
42 |
134 |
| 2000 |
НЖГ-200-159 |
159 |
1150 |
360 |
1160 |
566 |
100 |
160 |
24 |
30 |
2400 |
2460 |
51 |
124 |
| НЖФ-200-159 |
61 |
134 |
| НЖД-200-159 |
35 |
121 |
| НЖГ-200-194 |
194 |
586 |
82 |
162 |
| НЖФ-200-194 |
94 |
174 |
| НЖД-200-194 |
47 |
150 |
Усиленные желобчатые роликоопоры
Усиленные желобчатые роликоопоры используются для транспортировки по конвейеру крупных массивных материалов, имеющих размер кусков 150-500 мм., ширина ленты от 400 до 1600 мм., диаметр роликов от 85 до 159 мм., угол наклона боковых роликов 20, 30°, разработаны для шахтных тяжелогруженных магистральных конвейеров и отличается повышенной жесткостью и надежностью конструкции. Выбор серии прочности роликоопор очень важен и должен соответствовать нагрузке на конвейере, область применения для транспортировки тяжелых сыпучих материалов- угль, песок, щебень, руда, бетон и т.д. Выбирая типоразмер ролика, следует учесть, что в качестве действующей на роликоопору нагрузки принимается определенная часть нагрузки от массы груза, которая приходится на 1 ролик в самом неблагоприятном случае. На конвейере со скоростью 1,6-4 м/с. Необходимо использовать конвейерные роликоопоры с роликами, имеющими повышенную точность.
| Ширина ленты |
Типоразмер роликоопоры |
| 800 |
ЖГ80-159-30 |
| 1000 |
ЖГ100-159-30 |
| 1200 |
ЖГ120-159-30 |
| 1400 |
ЖГ140-159-30 |
| 1600 |
ЖГ160-159-30 |
